Hög-temperaturbeständiga stansprodukter-

Produktöversikt: Hög-temperaturbeständiga stansprodukter-

Standardlim och filmer släpper när temperaturen stiger. I de varma zonerna på en apparat, ett fordonsutrymme under-huven eller ett kretskort nära ett effektsteg, måste isolerings- och bindningsmaterialen hålla sin form, sin dielektriska styrka och sin vidhäftning vid temperaturer där vanlig PET-tejp skulle mjukna och krypa.

Shanyo stansar-skär hög-temperaturpackningar, isolatorer, värmesköldar och tätningsdynor från PI/Kapton, glimmer, silikongummi, glasfiber och hög-akryllim - material klassade för kontinuerlig användning från -40C till {{6}C till {{5}glasfiber).

Material och temperaturklassificeringar

Dö-Skärförmåga

• Material:0,025-2,0 mm tjocklek per material; standard PI-filmer vid 0,05/0,1/0,25/0,5 mm
• Tolerans:+/-0,1 mm standard, +/-0,05 mm på snäva detaljer
• Former:valfri 2D-kontur med hål, fönster och slitsar per ritning
• Lim:hög-temp akryl PSA, silikonlim eller inga-adhesiva delar
• Flambetyg:UL 94 V-0 material som standard vid behov
• Förpackning:släpp-inläggsark, PET-tejp/rulle eller anpassade brickor

Där hög-temperaturdelar används

• PCB isolering:Kapton isolatorer mellan kortet och kylflänsar, och mellan spollager i nätaggregat
• Apparatens värmezoner:glimmerisolatorer bakom värmeelement i ugnar, brödrostar och kaffemaskiner
• Fordon under-huven:värmesköldar runt avgaser-intilliggande elektronik och sensorer
• Batteripaket:isoleringsskivor mellan celler och runt samlingsskenor
• LED-belysning:termiska-hanteringsfilmer och isoleringskuddar på drivkort

Vägledning för materialval

Börja med driftstemperaturen vid delen, inte omgivningstemperaturen:

• Under +150C:hög-temperatur PET eller PI med akryl PSA är vanligtvis tillräckligt
• +150C till +260C:PI/Kapton med hög-lim; verifiera limmets-klassade temperatur
• Över +260C:glimmer eller glasfiber, klisterfritt-eller mekaniskt kvarhållen

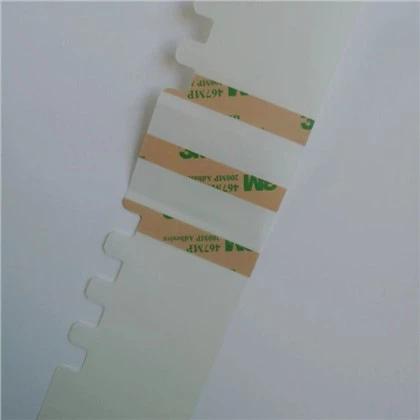

Om delen sitter på ett kretskort nära switchlagret, samma fabrikselektrisk isoleringsplåt stansar-intervallet täcker även rums-temperatur och milda-värmeisoleringsgrader.

Kvalitetssäkring och testning

• Dimensionell inspektion av första artiklar och partiprover
• Verifiering av temperaturexponering på representativa prover
• Vidhäftningskontroller på PSA-tillämpade delar
• Dielektrisk styrka kontrollerar där isolering är specificerad
• RoHS-, REACH- och UL 94 V-0-deklarationer med varje batch

Varför välja Shanyo för skärning av-hög temperatur-

Höga-temperaturdelar är vanligtvis säkerhetsrelevanta-, så vi tillverkar dem enligt samma IATF 16949/ISO 9001 kvalitetssystem som resten av fabriken, med-inbyggda stålverktyg-. Anpassad stans-MOQ är 5 000 stycken; verktyget tar 3-5 dagar, de första artiklarna ungefär en vecka och massproduktion 2-3 veckor. För en strukturerad bild av stansade delar inom elektronik, vårdesignguide för stansade-komponentertäcker materialval och ritningskrav över de kategorier vi producerar.

Vanliga frågor

F: Vilken är den maximala kontinuerliga temperaturen för Kapton-stansdelar-?
PI/Kapton-film är klassad för kontinuerlig användning upp till +260C; glimmer och glasfiber sträcker sig till +300C. Limmet är vanligtvis den begränsande faktorn, så vi matchar limkvaliteten till applikationen.

F: Kan du skära ut-delar med lim bara på ena sidan?
Ja - hög-akryl PSA på ena sidan är standard, med silikonlim eller inga-limalternativ för de hetaste zonerna.

F: Vilken tolerans kan du hålla på Kapton-delar?
+/-0,1 mm standard och +/-0,05 mm på kritiska funktioner med roterande verktyg.

Designanteckningar för delar med hög-temperatur

Några detaljer gör skillnaden mellan en stansad-del som håller och en som misslyckas i fält:

• Vidhäftande blödning:vid hög temperatur kan akryl PSA krypa bortom delkanten - vi håller en ren kant och kan specificera kant-gelkontroller på snäva geometrier
• CTE-felmatchning:Kapton och metall expanderar i olika takt; lämna fritt utrymme i spår som går över metalldelar
• Böjning:om isolatorn är vikt runt en samlingsskena eller spole, ange böjradien så att filmen inte spricker
• Corona och spårning:för hög-spänningszoner, lägg till kantavstånd och välj högre dielektriska-hållfasthetsklasser
• Fuktighet:PI absorberar en del fukt; för förseglade kapslingar kan vi ange fukt-barriärförpackningar

Där den heta zonen är inuti ett bilbatteripaket, vårbilbatteridöden-klipptprodukter täcker cell-till-cell- och samlingsskenas isoleringskvaliteter som används i den miljön.
