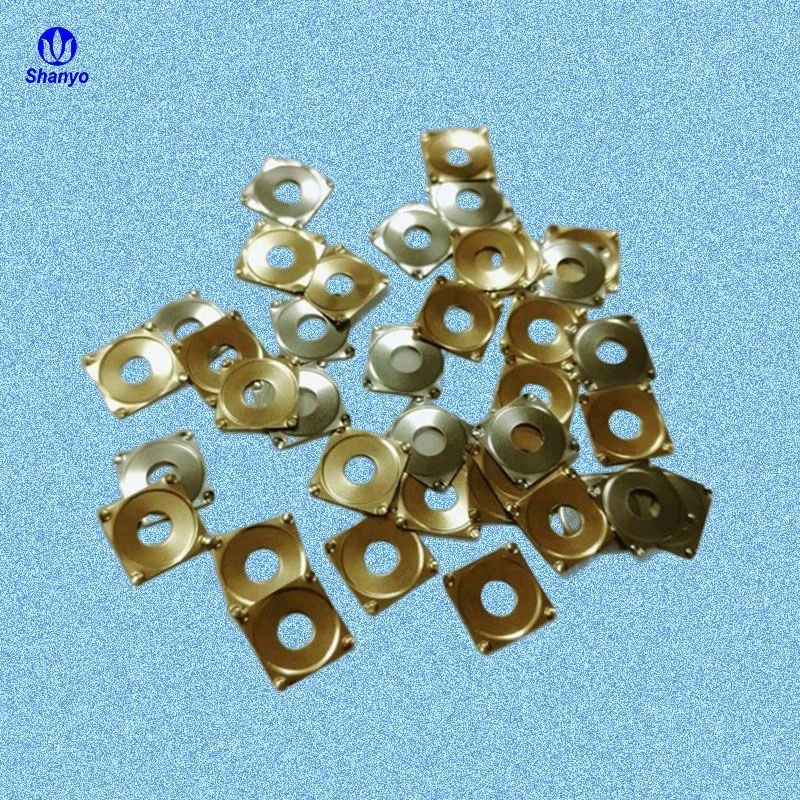

Name: Center Hole Metal Domes - China Center Hole Metal Domes Manufacturers Suppliers Factory
Brand: Shanyo
SKU: 252271094

Använd Shan yo TactileMetallkupolfunktioner

- Design: Designen med fyra-ben är idealisk för montering på PCB, flex-kretsar ochmembranomkopplare.

- Prestanda: Ger bättre klickkänsla och längre livscykel jämfört med kupoler i serien Circle och Oblong. Höjden på kupolerna i F-serien är högre än andra kupoler med samma diameter, kraft och klickförhållande.

- Anpassning: Tripkraft, retur-/returkraft, klick, resa och höjd kan justeras enligt kundens krav.

KONTAKTA OSS

Shan yoSnap Domes: InnovativtMetallkupolermed överlägsen prestanda

Metallkupolen är också känd som snapdome, metallkupol eller snapdome. Jämfört med traditionella silikonknappar har den ledande filmen en bättre känsla och längre livslängd. Det kan också indirekt förbättra produktionseffektiviteten för olika typer av omkopplare som använder ledande filmer. Metallsplittret på pot chip-knappen är placerat i PCB-kortets ledande del (mest ovanför guldfingret på kretskortet). När den trycks ned är splintens mittpunkt konkav och kommer i kontakt med kretsen på kretskortet, vilket bildar en slinga, och strömmen går igenom, så att hela produkten kan fungera normalt. Så här fungerar det

Fyrkantig metallkupol: används vanligtvis på bilknappar, kraften är vanligtvis 280 gf

Aktuella storlekar är 3*3 mm, 5*5 mm, 7,4*7,4 mm, 8,7*8,7 mm

metall kupol

Fyr-kupol med en unik ringfunktion intryckt i toppen. Den unika designen av snap dome switchen erbjuder vissa fördelar jämfört med traditionella snap domes.

prestanda avmetallkupoler

En av de betydande fördelarna med kupoler i TC-serien är deras förmåga att prestera konsekvent, även om ställdonet är placerat utanför-centret. Traditionella metallkupoler upplever ofta variationer i prestanda när aktiveringskraften appliceras utanför-mitten, vilket leder till inkonsekvent taktil återkoppling. TC--seriens kupoler övervinner dock denna begränsning och ger ett tillförlitligt och enhetligt svar, vilket är avgörande för applikationer som kräver exakt och konsekvent aktivering.

bred tillämpning avmetallkupoler

Metallkupoler, inklusive TC-serien, spelar en viktig roll i många applikationer. Dessa inkluderar:

1. Enkel nyckelMetallkupol: TC--seriens kupoler är idealiska för enkla applikationer där pålitlig taktil feedback och konsekvent prestanda är avgörande. Deras innovativa design säkerställer att varje knapptryckning registreras korrekt, vilket förbättrar användarupplevelsen.

2. MetallplåtMetallkupolTillverkare: För tillverkare som specialiserar sig på kupoler av plåt erbjuder TC-serien ett överlägset alternativ. Den omvända fördjupningsdesignen möjliggör enkel integration och konsekvent prestanda, vilket gör dem till ett föredraget val för tillverkare

3. Allmän användning i elektroniska enheter: TC-Seriens kupoler används ofta i elektroniska enheter, såsom fjärrkontroller, membranomkopplare och knappsatser. Deras pålitliga prestanda säkerställer att dessa enheter fungerar effektivt och effektivt.

Metallkupolernas roll

Metallkupoler är avgörande komponenter i många elektroniska enheter, vilket ger den nödvändiga taktila feedbacken som användarna litar på. De fungerar som det primära gränssnittet mellan användaren och enheten, vilket säkerställer att varje ingång är korrekt registrerad. TC--seriens kupoler, med sin innovativa design och konsekventa prestanda, höjer funktionaliteten hos dessa enheter, vilket gör dem mer tillförlitliga och-användarvänliga.

Sammanfattningsvis representerar kupolerna i TC-serien ett betydande framsteg inom metallkupolteknik. Deras unika omvända fördjupningsdesign, konsekventa prestanda och tillförlitlighet gör dem till ett idealiskt val för ett brett spektrum av applikationer. Oavsett om de används i enkla applikationer, av metallkupoltillverkare eller i olika elektroniska enheter, spelar TC--seriens kupoler en avgörande roll för att förbättra användarupplevelsen och enhetens funktionalitet.

För mer information om kupoler i TC-serien och deras tillämpningar, eller för att utforska vårt utbud av metallkupollösningar, vänligenkontaktavårt team av experter.

anpassad metallkupol arbetsprincip

Desnäppkupolär också allmänt känd som en metallkupol eller taktil metallkupolbrytare. Jämfört med traditionella silikonnycklar har den ledande filmen en bättre känsla och längre livslängd. Det kan också indirekt förbättra produktionseffektiviteten för olika typer av omkopplare som använder ledande filmer. Snäppkupolerna av metall på snäppdomomkopplaren är placerade på PCB-kortets ledande del (mest ovanför guldfingret på kretskortet). När den trycks ned är kupolens mittpunkt konkav och kommer i kontakt med kretsen på kretskortet, vilket bildar en slinga, och strömmen går igenom, så att hela produkten kan fungera normalt. Detta är dess arbetsprincip.

Hur man väljer en metallkupol

C-series snap-domes

O-series snap-domes

T-series snap domes

Special-formad anpassad

Rund metallkupol:Den speciella strukturen hos den runda formen har fördelen (ett litet fotavtryck), så det används främst i elektroniska enheter med små utrymmen. Samtidigt kan den ta hänsyn till återhämtningen och styrkan i handkänslan, och samtidigt är den strängare på platser där produktens livslängd krävs (mer än en miljon gånger), som mobiltelefoner, kontrollpaneler för nyckelutrustning, etc.

Avlånga metallkupoler:De kan användas på nästan alla platser där en rund kupol används. Dess form är en vanlig midjecirkel som bildas genom att skära av en del av de två sidorna av den runda kupolen. När utrymmet i en riktning av designen är litet och den runda kupolen inte kan placeras, kan den spela sin specialitet. Avlånga metallkupoler (ovala metallkupoler, rektangulära metallkupoler) har också en utmärkt handkänsla.

Fyra ben serie metallkupoler:hänvisar till en kupol med fyra ben, även känd som en kupol med fyra-ben. Det är en metallkupol med ett relativt stort slaglängd och ett klart ljud när den används. Denna serie av kupoler kan användas när det finns mer utrymme på kretskortet, knapppositionen är stor och resebehovet är stort. Det används vanligtvis för handhållna enheter, medicinsk utrustning och stor bankutrustning.

Triangulär metallkupol:När det finns ett litet utrymme som bara rymmer en liten kupol och som samtidigt behöver kännas bra och måste uppfylla kraven på större presskraft är den triangulära metallkupolen det bästa valet; den är också uppdelad i två typer med fötter och utan fötter, som väljs av tjockleken på PCB-kortet och monteringsprocessen.

Special-formad anpassad metallkupol:Metallkupoler är huvudsakligen uppdelade i runda, ovala, triangulära och fyrbensserier. Andra speciella kallas gemensamt för special-formade metallkupoler. Metallkupoler är specialtillverkade-produkter. Alla typer av metallkupoler kan anpassas efter behov. Dessutom kan special-formade metallkupoler anpassas efter form, storlek, styrka och andra krav. Om du har några behov, vänligen kontakta oss på Shanyo.

Modellnummer	Standard	Ytbehandling	Parametrar				Ladda
C-serien	0/1/4/5 gupp	Guld/silver/nickelplätering	Diameter	Stroke	Höjd	Livet (bar test)	Ladda
F-serien	0/1/4/5 gupp	Guld/silver/nickelplätering	3-10 mm	0.14-0.19 ±0.05	0,21-0,25 ± 0,05 mm	>100k gånger	100gf-500gf
O-serie	0/1/4/5 gupp	Guld/silver/nickelplätering	4-20 mm	0.23-0.28 ±0.05	0,26-0,36 ± 0,05 mm	>100k gånger	100gf-600gf
T-serien	Långa ben/korta ben/inga ben	Guld/silver/nickelplätering	4x2,88mm ~5x4mm	0.15-0.23 ±0.05	0,21-0,29 ±0,05 mm	>100k gånger	100gf-250gf
Anpassade snapkupoler	Speciella former	Guld/silver/nickelplätering	3,15-12 mm	0.15-0.19 ±0.05	0,21-0,25 ± 0,05 mm	>100k gånger	200gt-600gf
Obs: Alla typer av metallkupoler kan anpassas enligt kraven.

INNEHÅLLSFÖRTECKNING för designguide för snap kupol

produkter
Modellnummer	Fyra-ben	Fyra-ben	Fyra-ben	Fyra-ben
Varumärke	shanyo	shanyo	shanyo	shanyo
Stöta	en bula		ingen bump	design av mitthål
rostfritt stål/nickel/guld	rostfritt stål/nickel/guld /Beställnings	rostfritt stål/nickel/guld /Beställnings	rostfritt stål/nickel/guld /Beställnings	rostfritt stål/nickel/guld /Beställnings
Omfång av diameter	5-20 mm	5-20 mm	11 mm	11 mm
Tjocklek	0,06-0,12 mm	0,06-0,12 mm	0,08-0,12 mm	0,08-0,12 mm
Livstid	mer än 500 000 gånger	mer än 500 000 gånger	mer än 500 000 gånger	mer än 500 000 gånger
Färg	beställnings-	beställnings-	beställnings-	beställnings-

Metal Dome Specifikationer

Kontaktkonfiguration	SPST, normalt öppet
Kontakt Bounce (på)	<.3ms & lt
Kontakt Bounce (av)	<6ms & lt;
Driftstemperatur	-55 C till 125 C
Förvaringstemperatur	-55 C till 125
Fuktighet	0-97 % (ingen kondensering)
Kontakta motståndet	<100 ohms & lt;
Med guld- eller silverplätering	<1 ohm & lt;
Spänning/ström max	12 ma @ 24 volt DC, RL
Nedbrytningsspänning	Över 200 volt

INNEHÅLLSFÖRTECKNING för designguide för snap kupol

produkter	antal	Stöta	Diameter	Höjd	Trip Force	Tjocklek	Livscykler
	SY-M6760-4L-DP-Ni	en bula	4,15±0,10 mm	0,4±0,07 mm	0,35±0,07 mm	0,055 mm	1000,000
	SY-M8428-4L-DP-Ni	en bula	5,60±0,10 mm	0,53±0,05 mm	0,46±0,05 mm	0,08 mm	1000,000
	SY-H4013-4L-Ni	ingen bula	4,0±0,05 mm	0,25±0,03 mm	0,20±0,03 mm	0,06 mm	1000,000
	SY-L8420-4L-Ni	ingen bula	8,0±0,1 mm	0,35±0,05 mm	0,33±0,05 mm	0,08 mm	500,000
	SY-H4011-4L-Ni	ingen bula	3,95±0,05 mm	0,23±0,05 mm	0,19±0,03 mm	0,055 mm	500,000
	SY-H4013-4L-Ni	ingen bula	3,95±0,05 mm	0,24±0,05 mm	0,20±0,03 mm	0,055 mm	500,000
	SY-H4015-4L-Ni	ingen bula	3,95±0,05 mm	0,25±0,05 mm	0,21±0,03 mm	0,055 mm	1000,000
	SY-H4020-4L-Ni	ingen bula	3,95±0,05 mm	0,25±0,05 mm	0,22±0,03 mm	0,06 mm	500,000
	SY-H4023-4L-Ni	ingen bula	3,95±0,05 mm	0,26±0,05 mm	0,23±0,03 mm	0,07 mm	500,000
	SY-H4030-4L-Ni	ingen bula	3,95±0,05 mm	0,28±0,05 mm	0,25±0,03 mm	0,07 mm	500,000
	SY-H4008-4L-5DP-Ni	fem gupp	4,0±0,05 mm	0,23±0,05 mm	0,18±0,05 mm	0,06 mm	1000,000
	SY-H4010-4L-5DP-Ni	fem gupp	4,0±0,05 mm	0,24±0,05 mm	0,29±0,05 mm	0,06 mm	1000,000
	SY-H4013-4L-5DP-Ni	fem gupp	4,0±0,05 mm	0,25±0,05 mm	0,20±0,05 mm	0,06 mm	1000,000
	SY-H4015-4L-5DP-Ni	fem gupp	4,0±0,05 mm	0,26±0,05 mm	0,21±0,05 mm	0,06 mm	1000,000
	SY-H4508-4L-5DP-Ni	fem gupp	4,5±0,05 mm	0,26±0,05 mm	0,20±0,05 mm	0,06 mm	1000,000
	SY-H4510-4L-5DP-Ni	fem gupp	4,5±0,05 mm	0,27±0,05 mm	0,21±0,05 mm	0,06 mm	1000,000
	SY-H4513-4L-5DP-Ni	fem gupp	4,5±0,05 mm	0,28±0,05 mm	0,22±0,05 mm	0,06 mm	1000,000
	SY-H4515-4L-5DP-Ni	fem gupp	4,5±0,05 mm	0,29±0,05 mm	0,23±0,05 mm	0,06 mm	1000,000
	SY-H5008-4L-5DP-Ni	fem gupp	5,0±0,05 mm	0,27±0,05 mm	0,21±0,05 mm	0,06 mm	1000,000
	SY-H5010-4L-5DP-Ni	fem gupp	5,0±0,05 mm	0,28±0,05 mm	0,22±0,05 mm	0,06 mm	1000,000
	SY-H5013-4L-5DP-Ni	fem gupp	5,0±0,05 mm	0,29±0,05 mm	0,23±0,05 mm	0,06 mm	1000,000
	SY-H5015-4L-5DP-Ni	fem gupp	5,0±0,05 mm	0,30±0,05 mm	0,24±0,05 mm	0,06 mm	1000,000
	SY-M5027-4L-5DP-Ni	fem gupp	5,0±0,05 mm	0,34±0,05 mm	0,29±0,05 mm	0,07 mm	1000,000
	SY-H4020SQ-Ni	ingen bula	3,3±0,05 mm	0,27±0,05 mm	0,22±0,05 mm	0,055 mm	1000,000
	SY-M5017SQ-DP-Ni	en bula	4,35±0,05 mm	0,28±0,05 mm	0,25±0,05 mm	0,60 mm	1000,000
	SY-M8530SQ-DP-Ni	en bula	8,5±0,1 mm	0,46±0,05 mm	0,40±0,05 mm	0,10 mm	300,000

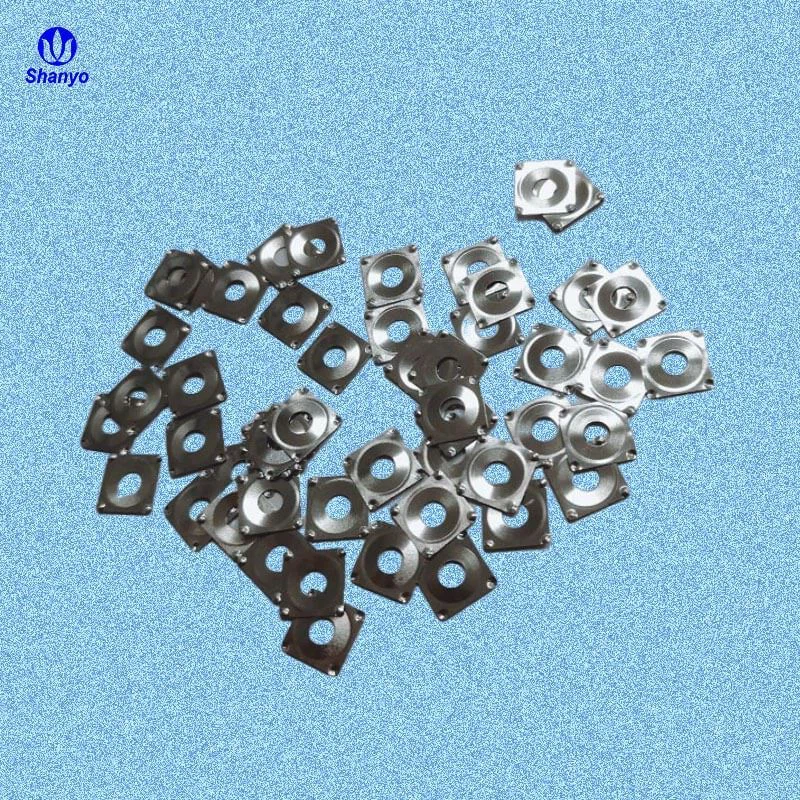

	SY-M8530SQ(3.1hål)-Au	mitthål	8,5±0,1 mm	0,45±0,05 mm	0,40±0,05 mm	0,10 mm	300,000
	SY-M8530SQ(3.1hål)-Ni	mitthål	8,5±0,1 mm	0,47±0,05 mm	0,42±0,05 mm	0,10 mm	300,000
	SY-M6523SQ(2,6 hål)-Ni	mitthål	6,5±0,1 mm	0,34±0,05 mm	0,31±0,05 mm	0,08 mm	500,000
	SY-M6513SQ(2,6 hål)-Ni	mitthål	6,5±0,1 mm	0,40±0,05 mm	0,37±0,05 mm	0,06 mm	500,000
	SY-M6516SQ(2,6 hål)-Ni	mitthål	6,5±0,1 mm	0,34±0,05 mm	0,31±0,05 mm	0,08 mm	500,000
	SY-M6523SQ(2,6 hål)-Ni	mitthål	6,5±0,1 mm	0,34±0,05 mm	0,31±0,05 mm	0,08 mm	500,000
	SY-M6532SQ(2,6 hål)-Ni	mitthål	6,5±0,1 mm	0,38±0,05 mm	0,35±0,05 mm	0,08 mm	500,000
	SY-M6525SQ(2,6 hål)-Ni	mitthål	6,5±0,1 mm	0,39±0,05 mm	0,33±0,05 mm	0,08 mm	1000,000
	SY-M6218SQ(1,5 hål)-Ni	mitthål	6,2±0,1 mm	0,54±0,15 mm	0,24±0,05 mm	0,10 mm	500,000
	SY-M6220SQ(1,5 hål)-Ni	mitthål	6,2±0,1 mm	0,55±0,15 mm	0,25±0,05 mm	0,10 mm	500,000

metallkupol för taktil strömbrytare

Baserat på den tillhandahållna informationen verkar det som om du beskriver de förpackningsalternativ som är tillgängliga för dessa snapskupoler och metallkupoler:

Bulkförpackning per påse

Snapdomes eller metallkupoler är förpackade i bulk i en påse. Detta är en enkel förpackningsmetod som lämpar sig för allmänt bruk och förvaring.

Metal Dome Array med självhäftande tejp

Metallkupoler arrangeras och fixeras på ett ark eller en array med hjälp av tejp. Denna metod möjliggör enkel hantering och placering på kretskort (PCB). Användare kan dra av individuella kupoler från arrayen och fästa dem på de angivna platserna på PCB:erna.

Tejpad rullförpackning för Snap Domes

Snap domes är förpackade på en rulle med tejp. Denna typ av förpackning är speciellt utformad för hög-höghastighetsplockning-och-maskiner som används i automatiserade monteringsprocesser. Rulleformatet säkerställer effektiv hantering och applicering under PCB-montage.

Dessa förpackningsalternativ tillgodoser olika behov och preferenser när det gäller enkel hantering, lämplighet för automatiserade monteringsprocesser och allmän bekvämlighet vid förvaring och användning av snap-domes och metalldomes i elektronisk tillverkning.
